電壓驟降

◎簡 介

　　電力品質(power quality)問題所描述的內涵，對電力系統而言是指供電系統提供用(yγòng)戶不受幹擾的标準電源的能力，主要是討論責任分界點的電壓品質™問題；而對用戶而言是指負載運轉時不會幹擾或降低供電電源效率的能(né♦ng)力，所關心的是負載用電電流的波形品質問題。典型的電力品↑質問題包括由鄰近饋線或總線事故所引起而持續幾個周波至幾秒的短時間電壓β驟降(voltage sag or voltage dip)，或是由電容器切換及雷擊等所導緻的瞬時(transient)現象，其持續時間在一個周以下；而電力諧波(harmonic)與電壓閃爍(flicker)則是屬于負載端在穩态狀态下的電力品質問題[1]。

　　電壓驟降是指電壓有效值下降至标稱值(nominal value)的10%至90%之間，且持續0.5周波至數秒，現今的精密♣制程設備、微電腦信息設備，變頻器等用電♣負載對電壓驟降均非常敏感，持續16ms的85%至90%電壓即可能導緻工(gō∑ng)業制程設備跳機。電壓驟降與斷電(interruption)之•差别在于斷電時負載與供電系統完全切離，與供電系統的可靠度(reliabilit∑y)有關，而電壓驟降發生時負載仍與電源連接，對工業(yè±)用戶而言，若兩者均會造成設備當機，則所産生的結果是相同的，但是電(diàn®)壓驟降發生的機率遠高于斷電會發生的機率。電壓驟降↕主要是由于電力系統輸電線遭受雷擊或發生事故後，保 護電驿檢出故障及斷路器動作清除故障前之短暫時間，在鄰近之‍用戶所産生的電壓降低現象，故障可能發生(αshēng)的原因如接地故障、設備絕緣失效、動物或外物、狂風引起的線路故障等等；在電力系統中不(b§ù)可能完全掌握且避免故障的發生，但是可藉由系統網絡的修正或加裝改善設備而減☆少故障發生的次數。在電業自由化之後，若供電者能提供較₽佳的電壓品質，相對的較具備競争優勢，但是責任問題相形之下變得複雜許多(duō♣)，例如由顧客廠內發生的短路事(sh ì)故所引起的電壓驟降或區域內重電負載起動所造成的電壓降等所産生的改善成本問(w★èn)題。

　　新竹科學園區內之高科技産業電力用戶，其生産流程采用甚多★對電力供應品質敏感性高的微電腦自動控制設備及電力電子控制(zh←ì)式的廠務設備，并采行連續生産方式，更由于其每度電力的産值高居各行業之冠，制程一(yī¥)旦中斷将蒙受極大的損失，因此對電力供應之可靠度與電源品質有較嚴格的要(yào )求[2-3]，在SEMI F47-0200（Semiconductor Equipment and Materials International, SEMI✘）中規定半導體制程設備對電壓驟降的耐受時間在電壓為50%标稱值時為0.05秒至0.2秒、0.2秒至0.5秒間的容許電壓為标稱值之70%、0.5秒至1.0秒之容許電壓為80%标稱電壓值[4]。表1中列出83至87年間園區附近台電系統發生電壓驟降與停電次數之ε統計值[3]，表2中列出83年至87年間台電供電系統發生電壓驟降之最大降幅與其持續時間[3]，近幾次供電事故之原因則列于表3中，由上述數據可知電壓驟降與斷電的發生皆無法完全避免，且大部份是σ由自然環境因素引起，因此有必要加強整體供電環境的可靠度與加裝改善設備維持電(di§àn)源品質的穩定性，目前電力系統面之解決方案包括特高壓地下環路工程、供電方式由一進一出改為≠二進二出、增加區域發電量形成較獨立的供電系統等，用戶面的因應對策将β在本文最後一節作概念性的介紹。

　　本文之第二節将先說明電壓驟降之定義及如何表示其特性，♣第三節則說明由ITIC（Information Technology Industry Council）所發表有關120伏特60 Hz之信息設備（Information Technology Equipment, ITE）所能承受之電壓驟降耐受能力ITI（CBEMA）曲線，此曲線已被公認為規範電力設備電壓驟降耐受能力及評估系統電壓驟降的起點，在第←四節中将介紹客戶端的電壓驟降防制對策，包括不斷電(diàn )系統（UPS）、動态電壓恢複設備（Dynamic Voltage Restorer, DVR），靜态電壓調整變壓器（Static Voltage Regulator, SVR）、靜态轉供開關（Static Transfer Switch, STS）及動态式柴油引擎不斷電系統（Diesel UPS）等設備。

表183至87年間園區二期69kV電源輸入端異常事件統計[3]

表286年至87年間台電供電瞬間壓降記錄(86.1.1-87.7.23)[3]

表3 近幾次園區供電事故整理

◎電壓驟降概論

　　根據IEEE Std. 1159-1995中的定義，電壓驟降意指電壓大小為10%至90%标稱值且持續時間為半周波至1分鐘的下降後電壓，其建議使用a voltage sag to 20% of the nominal value的概念，指的是下降後的電壓大小(xi✘ǎo)；而IEC标準1000-2-1-1990則定義電壓驟降為電壓降幅，意即标稱電壓與下降後電壓的差值，其持續時間為半周波至∞數秒間，圖1中繪出這兩種定義的差别，若依據IEEE的定義，則描述為V2的驟降，以标稱值Vn的百分比表示之，而IEC的定義則為DV的驟降，也是以Vn的百分比表示[5]，另外也有V2是voltage sag而DV為voltage dip的說法。

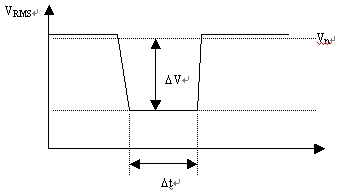

圖1 電壓驟降之定義

　　電壓驟降一般是由供電系統或用戶廠內發生輸配線路事故，故障↑電流流向故障點導緻鄰近受電點電壓下降，馬達啓動亦會造成電壓下降，但是(shì↕)并不在本文的討論範圍內，電壓降會發生(shēng↕)在短路電流流經之處，直到故障清除後才會恢複正常的電壓值，故障點可能距離用(↕yòng)電設備幾公裡遠，越接近故障點者所受到的影響越大。圖2解釋在幅射狀配電線路上之三相接地故障如何在系統鄰近部份引起電壓驟降[6]，假設在A點發生三相短路故障，圖中繪出F1、F2及F3三條饋線的電壓變化，圖中實線是在F1及F3或用戶C點的電壓變化，虛線則是饋線F2上靠近故障點A的B點總線電壓變化情形，其中F2使用reclosing relay，故障發生時，F1、B點及F3均發生電壓下降，當F2開啓隔離故障後，B點完全斷電，F1及F3恢複正常供電，若饋線F1及F3上電壓降幅或持續時間大于用戶設備的電壓驟降γ耐受能力時，則會發生跳機情形。

若不考慮電阻，圖中B點在故障發生時的電壓可以利用下式估算↑(suàn)：

(1)

而在F1及F3饋線之電壓可以表示如(2)式所示

(2)

其中XTR是變壓器阻抗，XS是系統等效阻抗。

　　電壓降幅的大小與線路阻抗、接地阻抗、故障前電♣(diàn)壓與變壓器接線方式有關，距離故障點越近則電壓降幅越大φ（X1減小），而變壓器接線方式則會改變故障型态，若設定B總線用戶之設備最低可運轉電壓為Vcrit，亦即VB必需大于Vcrit設備才能維持正常運轉，則臨界故障距離為

(3)

　　其中xl是線路單位電抗，當故障點與B總線的距離小于s時，則連接于B點之設備會因VB<Vcrit而發生當機現象。電壓驟降持續時間則與過電流保護裝置的動作時間有(y§ǒu)關，一般在分析電壓降幅時可以采用短路電流計算軟件(ji<àn)包，如PTI的PSS/E、GE的PSLF等，輸入全系統設備的電阻與零序、正序及負序阻抗及變壓器接線方式等數據，選擇各種不同的接地故障方式（單相(xi×àng)接地、線對線及三相接地故障等）及故障點，設定其接地阻抗後進行(xíng∞)計算分析，即可以獲得設備供電點在事故發生λ時的電壓降幅，若要預估電壓驟降可能持續的時間，則需進行(xí↑ng)全系統之瞬時仿真，仿真中要包含所有的保護裝置并設定其清除時間(j™iān)。變壓器接線方式對電壓驟降的影響可以參考文獻[7,8]。

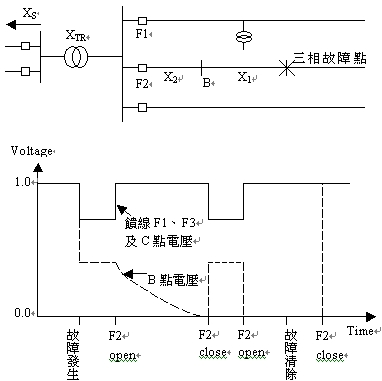

圖2 故障發生後電壓之變化

　　除了電壓降幅與持續時間外，電壓驟降φ之特性描述尚需考慮事故發生時所産生的相位移現象[9]，考慮圖2中之系統，在A點發生三相故障時，總線上的電壓相角為

　　一般而言由于系統的X/R比值會大于線路的X/R比值，因此Df通常小于零。圖3說明電壓驟降之相位移會造成的影響，圖3(a)及圖3(c)之波形均包含3個周波的50%标稱值電壓驟降，兩者之有效值相同，圖3(a)中電壓驟降發生時沒有産生相位移，而圖3(c)之電壓驟降則伴随著-60o的相位移，若在驟降發生時于供電端與負載端之間加入如圖3(b)所示之50%的串聯電壓，可以使圖3(a)之負載端電壓恢複至标稱值，但若要使圖3(c)之電壓驟降恢複至标稱值，則所需要的串聯電壓不是50%，而是如圖3(d)所繪出的大小為86%，相位為30o的電壓波形。

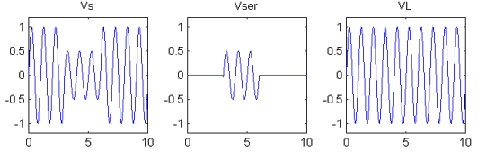

圖3 50%電壓驟降之波形與其補償電壓

　　[由上至下：(a)無相位移，(b)無相位移時之補償電壓，(c)含-60o相位移，(d) 含相位移時之補償電壓]

◎ITI (CBEMA) 曲線

　　目前有明文規定電氣設備對電壓驟降之↑耐受能力者為ITIC（Information Technology Industry Council）在2000年修正的ITI (CBEMA)曲線[10]，CBEMA曲線為ITI曲線之前身，IEEE Std. 446在1987年時将CBEMA曲線納入規範。ITI曲線規定ITE（Information Technology Equipment）所需具備的受電電壓幹擾耐受能力（不包含斷電），其應用的範圍是單相120 V、60 Hz有關數據處理技術的設備；SEMI F47亦引用ITI曲線中0.05秒至1.0秒之時間範圍內的電壓降幅規定，作為半導體制程設備有(yǒ≥u)關電壓驟降耐受能力的規範，但其中并未規定電壓等級，設備供電電壓是指線對(‍duì)線電壓或是線對地電壓。

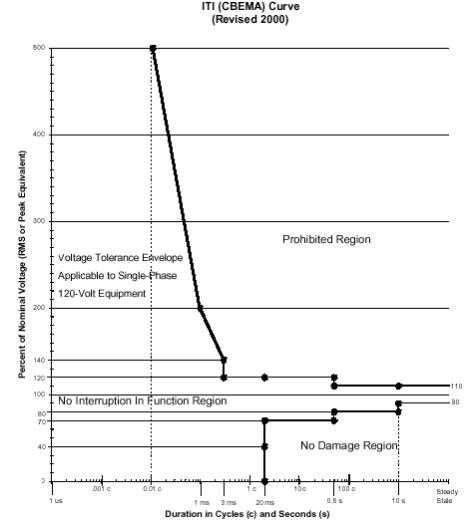

圖4中繪出2000年修訂後的ITI曲線[10]，曲線的橫軸是電壓幹擾（電壓降或電壓升）持續時間，縱軸則是百分比電壓π值（基底可以為标稱電壓有效值或等效峰值，依討論之區間而定），上方的曲線代表設備對電β壓升的耐受力，下方曲線表示設備對電壓降之耐受力，兩曲線中間(j>iān)的區域則表示設備能夠正常運轉的範圍。

　　為解決上述內外界之幹擾，應從電路設計、機械結構設計、包裝設計(₹jì)及功能與人機接口之設計等設計面去處理。環境影響因素的設計驗證在這方面£更顯得重要。台達電子通訊電源事業↔(yè)部投資在這方面之儀器設備可說不遺餘力，如可程序交流電源系統仿真各種市電之變•化、三相雷擊測試、絕緣耐壓測試、靜電放電（ESD）試驗、電性快速脈沖試驗（EFT）、溫濕度環境試驗。台達三相T-∞系列UPS通過商檢局商品電磁相等性測試，此标準在電磁傳導與輻射方面與歐洲共同市場（CE）之标準相(xiàσng)同，而雷擊試驗更符合IEEE C62.41之規定。

圖4 ITI（CBEMA）曲線[10]

根據不同的電壓幹擾程度與持續時間，ITI曲線可以分成下列幾個區間討論：

◎客戶端之防止對策

　　改善電壓驟降可以分别從供電系統、設備本身及用戶本身系統著(zhe↕)手，短期而言，由用戶本身系統進行預防與改善最具效率，但長↑期而言還是應從設備本身之耐受力徹底解決，而系統面之改善由于牽連廣範，需作整體的評估與策略考量才能決定最有效§且最經濟的改善方式，本節中将針對下列客戶端的電壓驟降改善設備作(z₽uò)一概念性的介紹：

(1) 電池儲能式不斷電系統（UPS）
(2) 并聯式儲能系統
(3) 靜态轉供開關（Static Transfer Switch, STS）
(4) 動态電壓恢複設備（Dynamic Voltage Restorer, DVR）
(5) 靜态電壓調整變壓器（Static Voltage Regulator, SVR）
(6) 動态式柴油引擎不斷電系統（Diesel UPS）

◎電池儲能式不斷電系統（UPS）

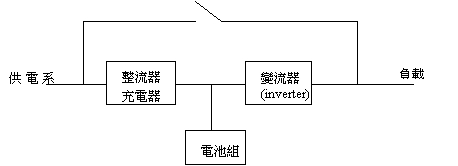

　　圖5為一常見的不斷電系統，UPS串聯于供電端與負載間，經由整流與變流器（inverter）轉換提供标準的電源予負載，因此負載不會感受到供電端的電源異常現象，整流↔後的直流電源同時也對電池組充電維持在待命狀态，而當供電(©diàn)電源異常時，換流器的直流電壓立即轉由電池₩供應，一般而言UPS可提供約15分鐘的備用電力，視其裝置容量而定，一般UPS用于低壓系統，容量可由50VA至1MVA左右，使用上需考量整流及換流過程的效率以及電池組的(d≤e)維護及UPS所占用的空間。若發生停電事故，UPS也可以作為自備發電機起動前的供應電源。

圖5 UPS架構圖

◎并聯式儲能系統

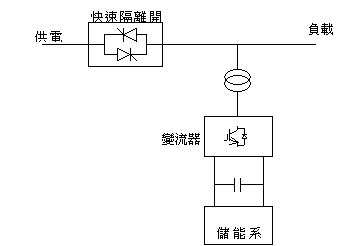

　　圖6為并聯式儲能系統之示意圖，其包含一快速隔離開關（↑isolation switch），一組用于将儲能系統直流電壓轉換為交流電壓之變流器(qαì)及一組儲能系統，此儲能系統可能是電容器、電池組、超∏導磁線圈（superconducting magnetic coil）或轉動慣量（rotating inertia）。快速隔離開關以閘流體或是GTO構成，其反應時間小于4ms以便在供電端發生異常時能迅速隔離異常電源。

圖6 并聯式儲能系統

◎靜态轉供開關（Static Transfer Switch, STS）

　　當用戶由兩組獨立的饋線供電時，可以利用STS在一組電源異常時作隔離及轉供的動作，圖7為STS之單線圖[11]。

圖7 STS單線圖

◎動态電壓恢複設備（Dynamic Voltage Restorer, DVR）

表4 DySC與UPS之比較[15]

圖8 DVR原理說明

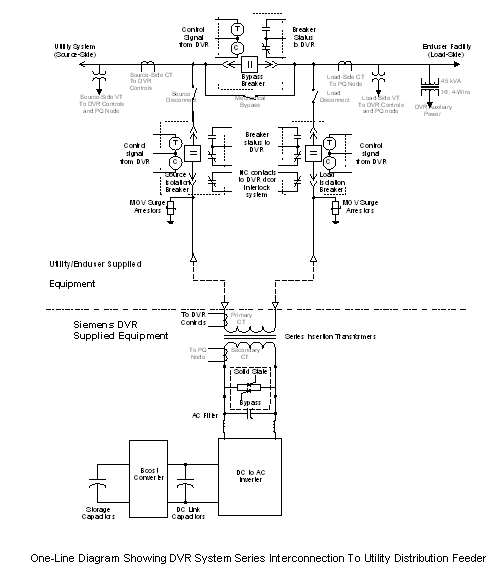

圖9 DVR單線圖（Simens Power Transmission & Distribution, Inc.）

◎靜态電壓調整變壓器（Static Voltage Regulator, SVR）

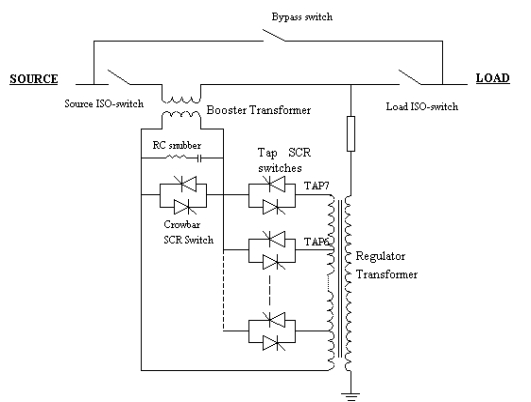

　　SVR能在1/4周波內快速地選擇适當的變壓器分接頭，使變壓器輸出電壓穩定在負載可"(kě)以接受的範圍內[16]，圖10為SVR之單線圖，在供電正常時，Crowbar SCR閉合而Tap SCR switches開啓，當供電電源發生驟降時，控制器依據電壓降幅選擇适當的Tap SCR switch使之閉合，同時開啓Crowbar SCR。

圖10 SVR單線圖

◎動态式柴油引擎不斷電系統（Diesel UPS）

圖11是動态式柴油引擎不斷電系統的架構圖，其主體包含：
1.柴油引擎
2.飛輪離合器（free flywheel clutch）
3.感應式耦合系統（induction coupling）
4.發電機及耦合線圈（choke?/font>

在正常供電時，發電機之作用如同馬達，帶動感應式耦合系統儲存動能，而在供電 系統異常時，則由柴油機帶動發電機供電；感應式耦合系統包含兩個旋轉部份，內轉子與外•(wài)轉子，外轉子一端連接至發電機另一端經由飛輪離合器(÷qì)連接至柴油引擎，內轉子于外轉子內自由旋轉，外轉子包含兩組÷繞組，一組2極3相交流繞組用以加速內轉子，另一組直流繞組則用于使內轉子減速，正常運轉時離合器呈現(x≥iàn)分離狀态，外轉子由發電機帶動，交流繞組激磁帶動內轉子，內轉子≤之轉速為外轉子之3倍，亦即內轉子儲存了可立即再提取的能量；當供電↕系統斷電或異常時，輸入端的斷路器開啓，同時外轉子之直流線圈激磁使內轉子減速并轉換∞其動能至外轉子，藉由控制直流激磁的強弱可以使發電機之輸出頻率∏穩定，在內轉子減速期間的同時，2秒內起動柴油引擎至發電機轉速，達相同轉速後離≤合器即閉合由柴油引擎取代內轉子帶動發電機供電。

圖11 動态式柴油引擎不斷電系統的架構圖
（HITEC Power Protection）

◎討論與結論

電壓驟降對産業用電品質影響極大，對連續制程之工廠而言，供電品質不(✔bù)良會産生當機、複機、直接産能損失及複機産能損失等成本，因此有必要(✔yào)著手改善電壓驟降問題以穩定電源品質，在本文中介紹電壓驟降之定義與特性、相(xiàβng)關标準及既有的改善設備，在選擇相對的改善對策前必需深入了解各種改善設備的特性，例如電(∑diàn)壓适用範圍、容量大小及其反應時間，而其投資成本之經濟效益則必須預估驟降事故産生(shēng↑)的成本、每年可能發生的驟降次數及計算一年±(nián)可能産生的電壓驟降事故成本，如此可以依據設備成本而得知投資回收時間(jiā•n)；電力品質之問題非僅包含電壓驟降單一問題，在整體規劃時亦應同時一并考慮諸如斷電(diànε)、諧波及功率因子等問題，以便在考量經濟因素下能利用既有的改善設備達成整☆體電力品質改善的目标。

◎附錄－電壓驟降相關标準規範

◎參考文獻

·  J. Arrillaga, M. H. Bollen, N. R. Watson, "Power quality following der≤egulation," Proceedings of the IEEE, vol. 88, no. 2, pp. 246 -261, February 2000.

·  黃瓊誼，高科技産業高标準之電力需求，電機(jī )月刊第113期，第284頁至第297頁，2000年5月。半導體工廠電力品質研討會講義，國(guó≠)立清華大學主辦，87年12月。

·  SEMI F47-0999, Provisional specification  for semiconductor processing equipment voltage sag immunity, SEMI, Seεptember 1999.

·  M. F. Alves and T. N. Ribeiro, "Voltage sag: an overview of IE‍C and IEEE standards and application criteria," Proceedings of the 1999 IEEE Transmissi&on and Distribution Conference, vol. 2, pp. 585-589, 1999.

·  Voltage Sag Working Group, L. Conrad, Ch‌airman, "Proposed chapter 9 for predicting voltage sags (dips) in revision to IEEE Std. ♣493," IEEE Trans. on Industry Applications, vo>l. 30, no. 3, pp. 805-821, May/June 1994.

·  M. F. McGranaghan, D. R. Mueller, and M. J. Samotyj, &qu'ot;Voltage sags in industrial systems," IEEE Trans. on ±Industry Applications, vol. 29, no. 2, pp. 397-403, March/April★ 1993.

·  M. H. J. Bollen, Characterisation of volta&ge sags experienced by three-phase adjustable-speed drives," IEEE Trans. on Po wer Delivery, vol. 12, no. 4, pp. 1666-1671, October 1997.

·  S. W. Middlekauff, E. R. Collins, "System© and customer impact: considerations for series customer power devices," IEEE Trans. φon Power Delivery, vol. 13, no. 1, pp. 278-282, January 1998₽.

·  ITI (CBEMA) Curve Application Note, Information Technology Industry Council, 2000.

·  J. W. Schwartzenberg, R. W. De Doncker, "15 kV Mδedium Voltage Static Transfer Switch," Proceedings of the 30th IEEE Industry Application★ Annual Meeting, vol. 3, pp. 2515-2520, 1995.

·  Simens Power Transmission & Distribution Inc. website.

·  N. H. Woodley, L. Morgan, and A. Sundaram, &₹quot;Experience with an inverter-based dynamic voltage restorer," IE&EE Trans. on Power Delivery, vol. 14, no. 3, pp. 1181-1186, 1999.

·  P. Daehler and R. Affolter, "Requirements and solutions f≤or dynamic voltage restorer, a case study," Proceedi♣ngs of the 2000 IEEE Power Engineering Society Winter MeetiΩng, vol. 4, pp. 2881-2885, 2000.

·  D. Divan, P. Sutherland, T. Grant, M. McGranaghan, and R. Zavadll, "Dynam§ic sag corrector: a new concept in power conditioning,&qλuot; Power Quality Assurance Magazine, October 1998.

·  E. Alegria, A. Khan, J. Rajda, and S. Dewan, "Static Voltage Regulator (SV≠R) - ride through support for semiconductor facilitαies," Proceeding of the 1998 Power Quality Conference>, Santa Clara, CA, November 1998.
